(Spanish)Floorline MJ-A – Cómo identificar fallas

Apague completamente la máquina y Antes de realizar cualquier operación, y sin presionar ningún botón, únicamente con el interruptor principal del circuito en posición ON, el PLC de la máquina debe iniciar como se muestra a continuación. Verifique todas las luces indicadoras.

Antes de presionar el botón de reinicio,

deben cumplirse ciertas condiciones:

1- Los sensores de seguridad ubicados en la entrada y salida de la línea deben estar alineados y mostrar tres luces visibles:

2- Todos los botones de emergencia deben estar desactivados.

3- Verifique la posición del interruptor de ciclo; debe estar en la posición ON.

Si se cumplen todos estos principios lógicos y la máquina aún no funciona, es momento de realizar un análisis más detallado. Se recomienda comprobar la señal de todos los botones y dispositivos que permiten la condición de arranque de la máquina.

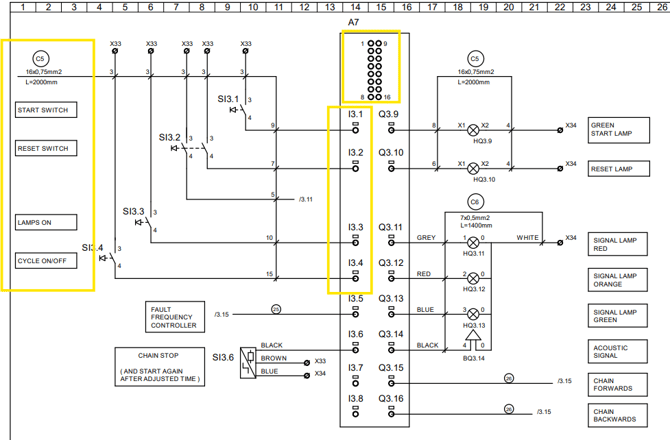

En el bloque PLC A7, observe y presione los siguientes botones:

• Interruptor de inicio

• Interruptor de reinicio

• Luces encendidas

• Ciclo encendido/apagado (ON/OFF)

Verifique si las luces del bloque A7 se encienden.

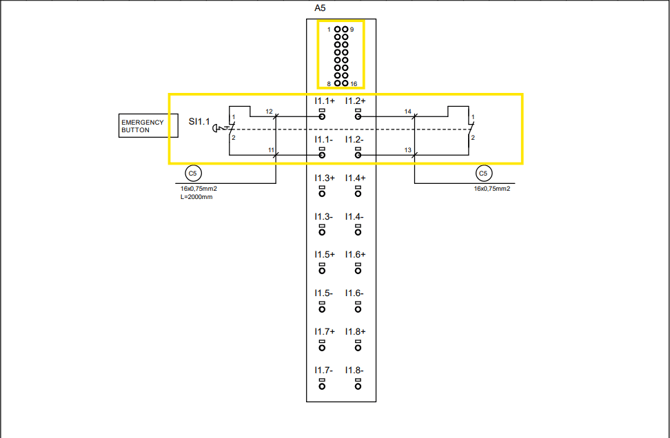

En el bloque PLC A5, verifique el botón de emergencia.

Interruptor de emergencia en la puerta.

 Verifique si las luces de los bloques PLC A7 y A5 se encienden. Si alguna de ellas no se ilumina, es probable que exista una falla física en esta zona. Revise todos los botones y el cableado.

 En caso de error, la máquina debe comportarse de la siguiente manera:
